Система Nova — Установка доводчика в шкаф со скрытой направляющей

1 окт 2018

#Раздвижная система NOVA

#Обучающие материалы

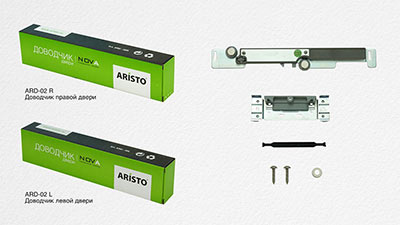

В системе Nova существует два доводчика: левый и правый.

В комплект входит:

-один доводчик;
-одна ответная планка;
-одна усиленная пружина;
-два самореза;
-одна шайба.

Для фиксации доводчика на двери системы нова со скрытой установкой верхней направляющей понадобится дополнительный кронштейн, внутренний или внешний. Крепим доводчик винтами, которые входят в комплект кронштейнов.

Верхний ролик не устанавливаем.

С одной стороны доводчика, где основание ровное, необходимо подложить шайбу.

Расстояние между кронштейнами должно получиться 88,5 миллиметров.

При установке край доводчика должен совпадать с краем кронштейна. Перед установкой нет необходимости взводить доводчик.

Для двери весом больше 30 килограмм, необходимо поменять пружину

Установите дверь в проем и отрегулируйте ее. Ссылка на видео по установке двери в описании.

Проверьте правильность установки доводчика в треке. Не должно быть большого люфта.

Если колеса доводчика неплотно прилегают к стенкам верхней направляющей, то необходимо отрегулировать доводчик, повернув его в горизонтальной плоскости

Расстояние между роликами должно быть 39 мм.

Установите ответную планку доводчика в верхнюю направляющую с необходимой стороны.

Подведите доводчик к ответной планке пока не услышите характерный щелчок. После этого взведите доводчик, используя паз ответной планки.

Снова подведите дверь к ответной планке и сдвиньте всю конструкцию пока дверь не примет свое крайнее положение.

Взведите доводчик и зафиксируйте ответную планку.

Проверьте работу доводчика.

Если остался небольшой зазор между боковиной и торцевой поверхностью двери, то овальные отверстия ответной планки позволяют производить точную регулировку.

Если дверь подпрыгивает, то необходимо опустить ответную планку, вращая регулировочный винт по часовой стрелке.

Проведите окончательную проверку всех доводчиков.
